基于uniapp小程序的Echarts最佳解決方案！

admin

2024年12月28日 20:9 本文熱度 66

對于在小程序中寫Echarts，其實不少人存在「矛盾點」。最經典的比如，你又想用Uniapp開發小程序，又想在原生里看效果，可各種Echarts庫，「試來試去，時常報錯+視圖消失，找來找去，各種包瘋狂安裝，還是用不起來，所以就讓人很苦悶。」

因此從一開始，在寫小程序的時候，就要后續會出現的問題，通通考慮清楚，在極大程度上會「減輕你的開發負荷」。

因此，這一次，咱們聊聊——「《基于uniapp小程序的Echarts使用問題》」，vue2 or vue3到底如何選型？如何安裝并順利使用？后續一系列會出現的bug，也會統統羅列，并給出解決方案。

「拜托拜托」：大家的點贊是我更新的最大動力！！！

一.對于Vue2+uniapp+Echarts庫的選擇方案

寫這篇攻略的目的很簡單，那就是網上關于小程序Echarts部分，信息過于細碎，每個人的解決方案都不同，給一部分繞暈，耽誤兩天時間......所以這次一把給你講個夠！

首先需要講的是，vue2+uniapp開發小程序的話，你的首選可以定為「echarts-for-wx」，前幾年Echarts專門為了適配小程序，而開發出的「工具包」。

「盡管更新日期維持在2020年，但放在今天，同樣可以便捷使用在實際項目中,表現同樣炸裂！」

對于Echarts-for-wx的安裝，我的建議是，直接「下載ZIP源碼」，然后挪到自己的項目里，再配置各種引用地址這種，是最穩妥的。（所以你也別再走彎路了，看完你就拿下它了）

「源碼地址放在這里，大家直接用即可」：https://github.com/yah0130/echarts-wx-uniapp

把里面這個uni-ec-canvas文件夾下載下來，放在你的項目中

但是這里要注意一點，先建一個components文件夾，再把uni-ec-canvas放進去，具體情況你可以看下圖：

然后咱們去Echarts官網，我挑一個圖表，用來演示一下：（挑一個好看的）

第一步，先寫template：

   <view>        <uni-ec-canvas class="uni-ec-canvas" id="line-chart" canvas-id="multi-charts-line" :ec="ec" ref="canvas"></uni-ec-canvas>      </view>

然后把數據項ec定義一下：（放在data里）


    ec: {        option: {}      },

接著你要在script標簽里，導入如下兩個依賴：


import uniEcCanvas from '@/components/uni-ec-canvas/uni-ec-canvas';import * as echarts from '@/components/uni-ec-canvas/echarts.js';

導入之后要注冊組件：


  components: {    uniEcCanvas  },

然后咱們把數據option，從Echarts官網，給粘貼過來，當然你也可以在Echarts官網修改成自己想要的樣子，然后再移植，同理。

這里需要講的是，小程序的寫法，會有一點“「花招」”，從獲取容器，再到掛載數據等等，你都可以在方法中定義好，然后在“鉤子函數”里進行相應的“初始化操作”。（所以這里我的option，沒有寫在data里）

「代碼奉上」：


initChart(canvas, width, height, canvasDpr) {      let chart = echarts.init(canvas, null, {        width: width,        height: height,        devicePixelRatio: canvasDpr      });      canvas.setChart(chart);      let option = {        xAxis: {          data: ['點', '擊', '柱', '子', '或', '者', '兩', '指', '在', '觸', '屏', '上', '滑', '動', '能', '夠', '自', '動', '縮', '放'],          axisLabel: {            inside: true,            color: '#fff'          },          axisTick: {            show: false          },          axisLine: {            show: false          },          z: 10        },        yAxis: {          axisLine: {            show: false          },          axisTick: {            show: false          },          axisLabel: {            color: '#999'          }        },        dataZoom: [          {            type: 'inside'          }        ],        series: [          {            type: 'bar',            itemStyle: {              color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [                { offset: 0, color: '#83bff6' },                { offset: 0.5, color: '#188df0' },                { offset: 1, color: '#188df0' }              ])            },            emphasis: {              itemStyle: {                color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [                  { offset: 0, color: '#2378f7' },                  { offset: 0.7, color: '#2378f7' },                  { offset: 1, color: '#83bff6' }                ])              }            },            data: [220, 182, 191, 234, 290, 330, 310, 123, 442, 321, 90, 149, 210, 122, 133, 334, 198, 123, 125, 220]          }        ]      };      chart.setOption(option);      console.log('chart', chart.getOption());      const dataAxis = chart.getOption().xAxis[0].data;      const zoomSize = 6;      let data = [220, 182, 191, 234, 290, 330, 310, 123, 442, 321, 90, 149, 210, 122, 133, 334, 198, 123, 125, 220];      chart.on('click', function (params) {        // console.log(this.dataAxis[Math.max(params.dataIndex - zoomSize / 2, 0)]);        chart.dispatchAction({          type: 'dataZoom',          startValue: dataAxis[Math.max(params.dataIndex - zoomSize / 2, 0)],          endValue: dataAxis[Math.min(params.dataIndex + zoomSize / 2, data.length - 1)]        });      });      return chart;

你在用的時候，可以直接用我這一套，寫在methods里，從上到下，依次做了以下幾步操作：

「1」. 初始化實例，并且綁定到canvas上

「2」. 定義option數據（注意不要寫成options!!!)

「3」. 通過setOption進行掛載

「4」. 對具體圖表，進行定制化操作

當然你要注意一點的是，在小程序中，如何往Echarts綁定事件？比如經典的click、mouse等等，其實和PC還是很類似的。

上述代碼中，chart.on就是很好的例子，你可以看一看，一眼就懂。

「咱們定義完initChart之后，接下來要做的當然是使用它：（在鉤子里進行調用）」


 mounted() {    this.$refs.canvas.init(this.initChart);  },

上述內容做完之后，咱們預覽一下：

當然這里要注意，很多人會在原生里碰到諸多bug，因此這里給一些解決方案。

比如如果你碰到這個問題，那么第一時間，要去看canvas，看你掛載的option，是否存在，是否正常。

舉個例子，如果你的data中的ec沒寫option，那么也會出現這種問題。（后面我會把我所有代碼奉上，只要參考對了，就會規避這個bug）

還有的問題比較常見，比如以下這個問題：

這個你就要去找“容器”的問題，如何獲取的？ref還是id還是......，打印輸出一下，看看有沒有獲取到。

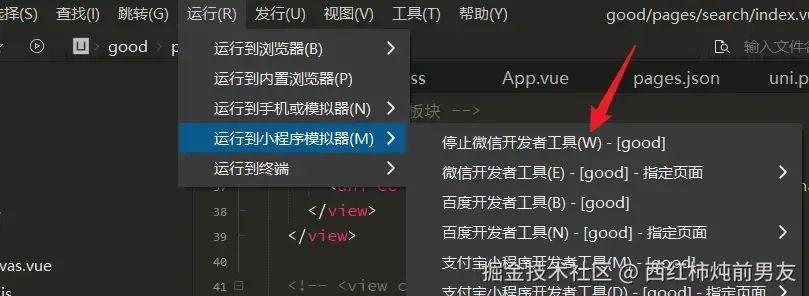

另外就是在Hbuild里面，打開谷歌瀏覽器，看不到內容，可是在真機里，又能看到內容，怎么辦？（對方已經很清晰告訴你了，改正即可）

最后代碼一五一十，全部奉上，上手Echarts就不是什么難題了！(因為我這里有一些業務代碼，已經自行刪除了部分，所以這個版本，你可以直接用，但會有一些沒用的變量，你自己刪除就好，提前告知一下）

<template>
  <view class="container">
    <!-- echarts板塊 -->
    <view>
      <view>
        <uni-ec-canvas class="uni-ec-canvas" id="line-chart" canvas-id="multi-charts-line" :ec="ec" ref="canvas"></uni-ec-canvas>
      </view>
    </view>
</template>

<script>
import uniEcCanvas from '@/components/uni-ec-canvas/uni-ec-canvas';
import * as echarts from '@/components/uni-ec-canvas/echarts.js';
export default {
  data() {
    return {
      data: [220, 182, 191, 234, 290, 330, 310, 123, 442, 321, 90, 149, 210, 122, 133, 334, 198, 123, 125, 220],
      yMax: 500,
      zoomSize: 6,
      dataShadow: [],
      ec: {
       option:{}
      },
      dataAxis: ['點', '擊', '柱', '子', '或', '者', '兩', '指', '在', '觸', '屏', '上', '滑', '動', '能', '夠', '自', '動', '縮', '放']
    };
  },

  mounted() {
    this.$refs.canvas.init(this.initChart);
  },


  components: {
    uniEcCanvas
  },

  methods: {
    initChart(canvas, width, height, canvasDpr) {
      let chart = echarts.init(canvas, null, {
        width: width,
        height: height,
        devicePixelRatio: canvasDpr
      });
      canvas.setChart(chart);
      let option = {
        xAxis: {
          data: ['點', '擊', '柱', '子', '或', '者', '兩', '指', '在', '觸', '屏', '上', '滑', '動', '能', '夠', '自', '動', '縮', '放'],
          axisLabel: {
            inside: true,
            color: '#fff'
          },
          axisTick: {
            show: false
          },
          axisLine: {
            show: false
          },
          z: 10
        },
        yAxis: {
          axisLine: {
            show: false
          },
          axisTick: {
            show: false
          },
          axisLabel: {
            color: '#999'
          }
        },
        dataZoom: [
          {
            type: 'inside'
          }
        ],
        series: [
          {
            type: 'bar',
            itemStyle: {
              color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
                { offset: 0, color: '#83bff6' },
                { offset: 0.5, color: '#188df0' },
                { offset: 1, color: '#188df0' }
              ])
            },
            emphasis: {
              itemStyle: {
                color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
                  { offset: 0, color: '#2378f7' },
                  { offset: 0.7, color: '#2378f7' },
                  { offset: 1, color: '#83bff6' }
                ])
              }
            },
            data: [220, 182, 191, 234, 290, 330, 310, 123, 442, 321, 90, 149, 210, 122, 133, 334, 198, 123, 125, 220]
          }
        ]
      };
      chart.setOption(option);
      console.log('chart', chart.getOption());
      const dataAxis = chart.getOption().xAxis[0].data;
      const zoomSize = 6;
      let data = [220, 182, 191, 234, 290, 330, 310, 123, 442, 321, 90, 149, 210, 122, 133, 334, 198, 123, 125, 220];
      chart.on('click', function (params) {
        // console.log(this.dataAxis[Math.max(params.dataIndex - zoomSize / 2, 0)]);
        chart.dispatchAction({
          type: 'dataZoom',
          startValue: dataAxis[Math.max(params.dataIndex - zoomSize / 2, 0)],
          endValue: dataAxis[Math.min(params.dataIndex + zoomSize / 2, data.length - 1)]
        });
      });
      return chart;
    },

};
</script>

<style scoped>
.container {
  background-color: rgb(238, 238, 239);
  display: flex;
  flex-direction: column;
  /* justify-content: center; */
  align-items: center;
  height: 100vh; /* 設置容器高度為視口高度，使其占滿整個屏幕 */
}

</style>

二.對于Vue3+uniapp+Echarts庫的選擇方案

vue3生態相對來講，加入echarts就很簡單了，咱們直接用這一款。有的人叫它“「lime-echart」",其實就是咱們PC的echarts。

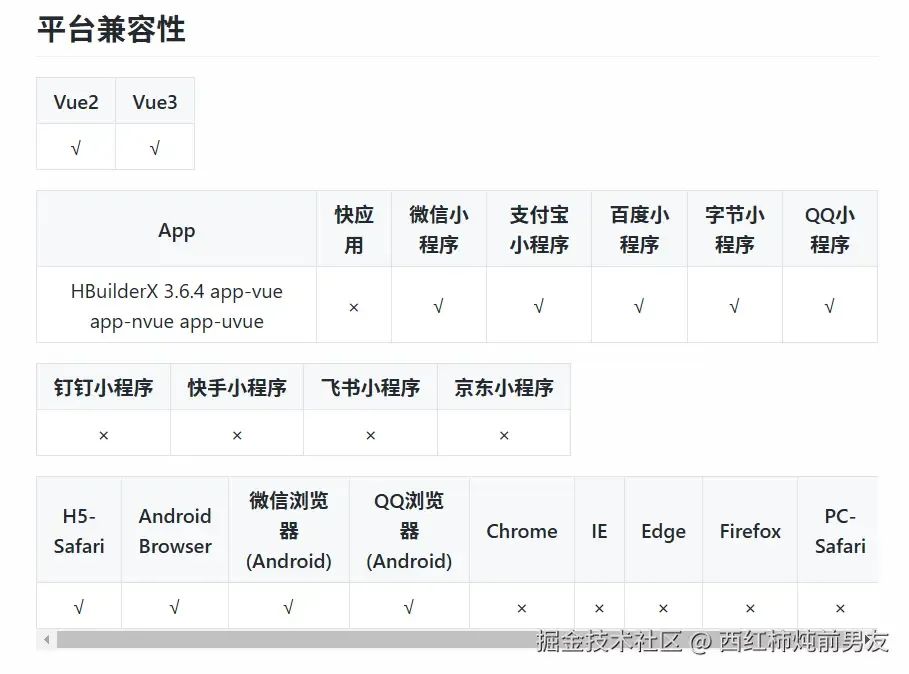

目前各端兼容性還不錯，也在一直更新

安裝的時候，咱們還是下載源碼，然后往項目中引入

vue3 echarts地址：https://gitee.com/liangei/lime-echart

整體下載完之后，咱們把components文件夾，直接放在項目中。

然后把static文件夾的內容，全部放在項目的static文件中，我把項目圖放一下，大家一看便知：

接下來，把我這段代碼放上，里面其實無非還是引入依賴，然后把例子放上，你可以感受一下，直接出圖：

<template>
  <view>
    <view class="title">我的主頁</view>
    <view>
      <LEchart class="echart" ref="chart" @finished="init"></LEchart>
    </view>
  </view>
</template>

<script setup>
import LEchart from '@/components/l-echart/l-echart.vue';
// lime-echart是一個demo的組件，用于測試組件
// import LEchart from '@/components/lime-echart/lime-echart.vue'
import { onMounted, reactive, ref } from 'vue';

// 由于vue3 使用vite 不支持umd格式的包，小程序依然可以使用，但需要使用require
const echarts = require('../../static/echarts.min');

let chart = ref(); // 獲取dom
const state = reactive({
  option: {}
});
state.option = {
  legend: {
    show: true,
    data: []
  },
  tooltip: {
    trigger: 'axis',
    axisPointer: {
      type: 'cross'
    }
  },
  grid: {
    left: '3%',
    right: '8%',
    top: '15%',
    bottom: '5%',
    containLabel: true
  },
  xAxis: {
    type: 'category',
    data: [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 1, 4, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24],
    axisLabel: {
      // inside: true,
      // color: '#fff'
    },
    axisTick: {
      show: false
    },
    axisLine: {
      show: true,
      lineStyle: {
        color: '#83bff6'
      }
    },
    z: 10
  },
  yAxis: {
    type: 'value',
    axisLine: {
      show: true,
      lineStyle: {
        color: '#83bff6'
      }
    },
    axisTick: {
      show: false
    },
    // axisLabel: {
    //   color: '#999'
    // },
    splitLine: {
      show: true,
      lineStyle: {
        type: 'dashed',
        color: '#83bff6'
      }
    }
  },
  series: [
    {
      data: [100, 110, 113, 126, 143, 158, 165, 167, 152, 102, ,],
      type: 'bar',
      itemStyle: {
        color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
          { offset: 0, color: '#83bff6' },
          { offset: 0.5, color: '#188df0' },
          { offset: 1, color: '#188df0' }
        ])
      },
      emphasis: {
        itemStyle: {
          color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
            { offset: 0, color: '#2378f7' },
            { offset: 0.7, color: '#2378f7' },
            { offset: 1, color: '#83bff6' }
          ])
        }
      },
      areaStyle: {
        show: true,
        color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
          {
            offset: 0,
            color: '#188df0'
          },
          {
            offset: 1,
            color: '#fff'
          }
        ])
      }
    }
  ],
  color: ['#83bff6']
};
// 組件能被調用必須是組件的節點已經被渲染到頁面上
onMounted(() => {
  chart.value.init(echarts, (chart) => {
    chart.setOption(state.option);
  });
});

// 渲染完成
const init = () => {
  console.log('渲染完成');
};
</script>

<style scopedlang="scss" scoped>
.echart {
  width: 100%;
  height: 300px;
}

.title {
  text-align: center;
}
</style>
